 製品ご案内 > AI打音チェッカー
スペースです
スペースです

価格・納期・仕様等については お問合せ(下記) 下さい。

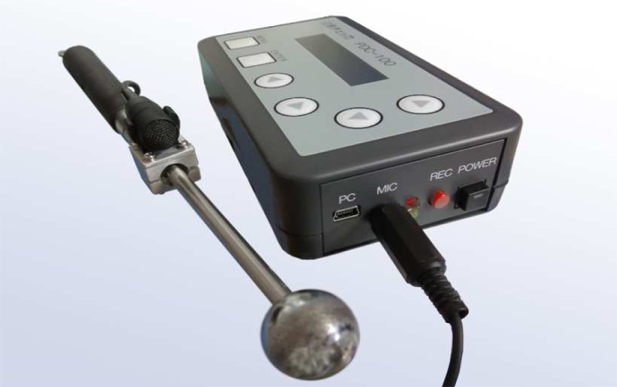

AI打音チェッカー

PDC-100A




主な仕様、機能
 点検用ハンマーの打撃音をマイクロフォンから取り込み、本体内の機械学習機能
によりコンクリート建造物内部の浮き・剥離の有無を判定します。

本体操作
 ・健全なコンクリートを叩き、学習ボタンを押して教師データとして学習、保存
 ・マイクから打音信号を周波数解析して機械学習(AI)機能によりコンクリートの
  健全/浮き・剥離 を表示

データ保存
 ・RECボタンを押して 時間波形、周波数波形、OK/NGの取得日時分秒 をメモリに保存

アプリケーション
 ・BluetoothでPC・タブレットと接続してメモリデータをモニタ画面に波形表示

検出可能な浮き・剥離
 ・かぶり 50mm以内
 ・浮き  40mm×40mm以内

本体サイズ
 ・134×76×35mm(突起部除く)

質量
 ・300g

構成品
 ・PDC-100A本体
 ・打診棒
 ・マイク、マイクフォルダ
 ・充電池、充電器
 ・CD-ROM(デバイスドライバ、アプリケーションソフト)
 ・ユーザーズマニュアル

動作環境
 ・OS Windows7,10 64bit

カタログ(PDF)

使用例の動画
●YouTube
 動画の内容:
 ・コンクリートの構造物をハンマーで叩いています
  中心付近に浮き(剥離)があるものです
 ・スタートすると6回叩いて、そのつど教師データを学習しています
 ・その後は測定(検査)動作になり、健全な場所を叩くとOK(緑色)が表示され
  浮き(剥離)のある場所を叩くとNG(赤色)が表示されます
 ・この時[REC]ボタンを押すと、そのつどの測定(検査)データが本体メモリに保存されます
